模擬重量變送器（Analog weight transmitter）
產品信息（Product information）
1. 產品型號：SQ-0101
2. 產品名稱：模擬重量變送器
3. 綜合精度：1/2000
4. 應用場合：?jiǎn)温纺M
5. 激勵電壓：5V/12VDC可選（內部可切換）
6. 輸出接口：模擬0-10V/模擬4-20MA

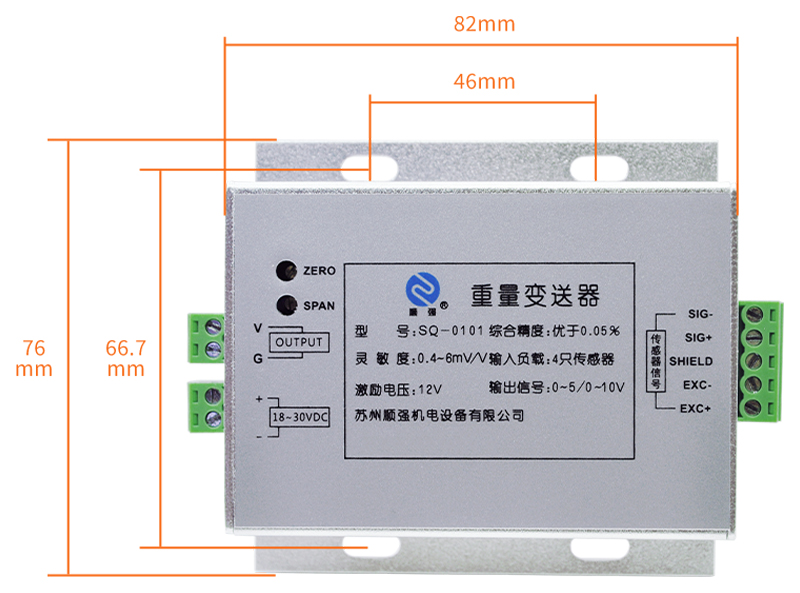

產品尺寸（Product size）
產品參數（Product parameter）
供電電壓：18~30VDC/15~24VAC | 輸入靈敏度:0.8mV/V~6mV/V |
傳感器激勵電壓：5/12VDC可選（內部可切換） | 綜合精度:0.05%FS |
額定輸出：0~5V、0~10V、4~20mA | 采樣頻率：≥1KHZ |
工作溫度：-30℃~85℃ | 防護等級：IP64 |
驅動能力：1-4只350Ω的傳感器 | 適用傳感器：適用于壓力、拉壓力、扭矩、張力、稱重等各種傳感器 |
產品講解（Product explanation）

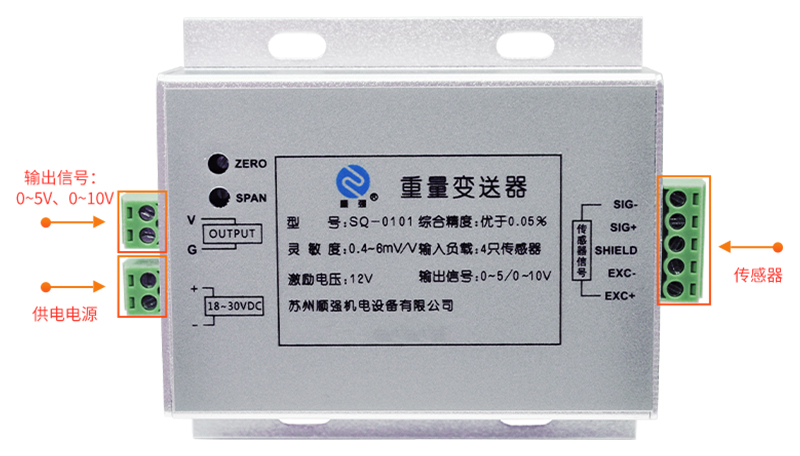

接線方式：
傳感器連接：
SQ-0101稱重變送器需外接電阻應變式傳感器，按下圖方式連接傳感器到變送器傳感器連接端子各端口分配為：
端口 | EXC+ | EXC- | SIG+ | SIG- | SHIELD |
接線 | 電源正 | 電源負 | 信號正 | 信號負 | 屏蔽線 |
注意：當使用六線制傳感器時，應將傳感器的EX+與SN+短接后接至變送器EXC+端口；EX-與SN-短接至傳感器EXC-端口。
1.由于傳感器輸出信號是對電子噪聲比較敏感的模擬信號，因此傳感器接線應采用屏蔽電纜。而且與其他電纜分開鋪設，尤其要遠離交流電源； 2.對于多傳感器并聯的應用，要保證各個傳感器的靈敏度（mV/V）一致；（大框） |
電源連接：
PWR+ | PWR- |
電源正 | 電源負 |

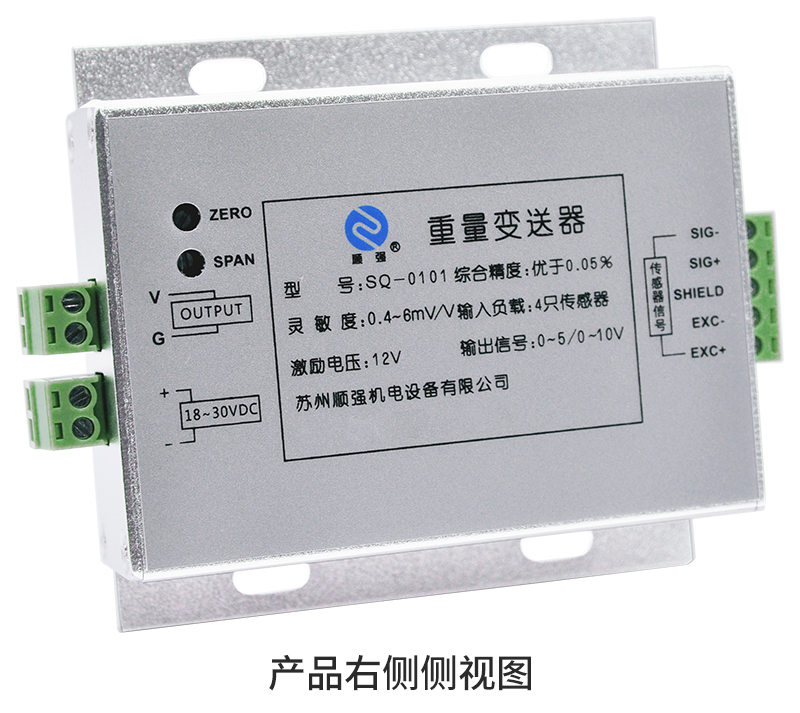

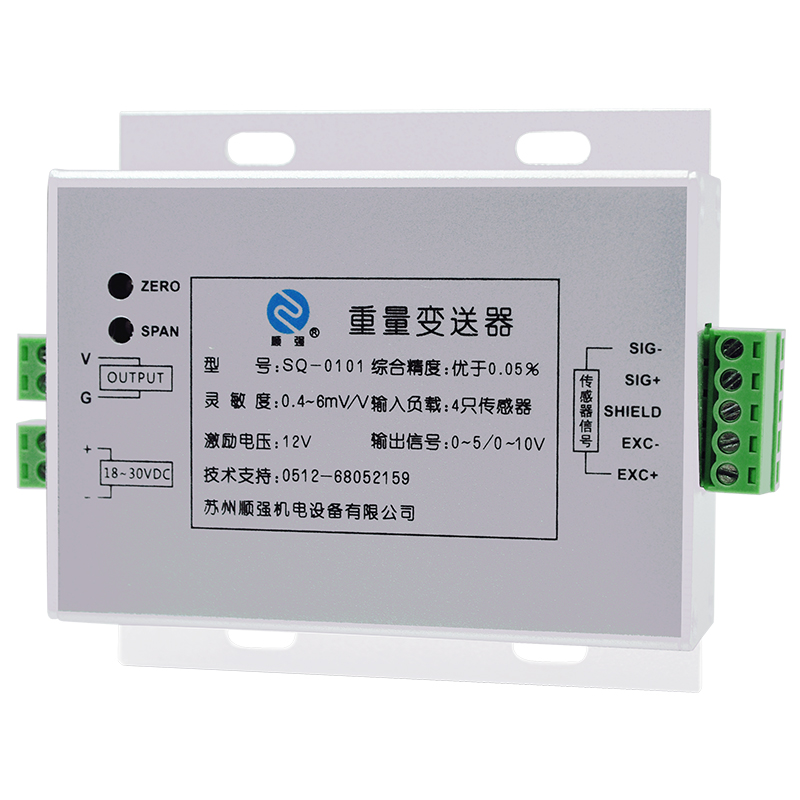

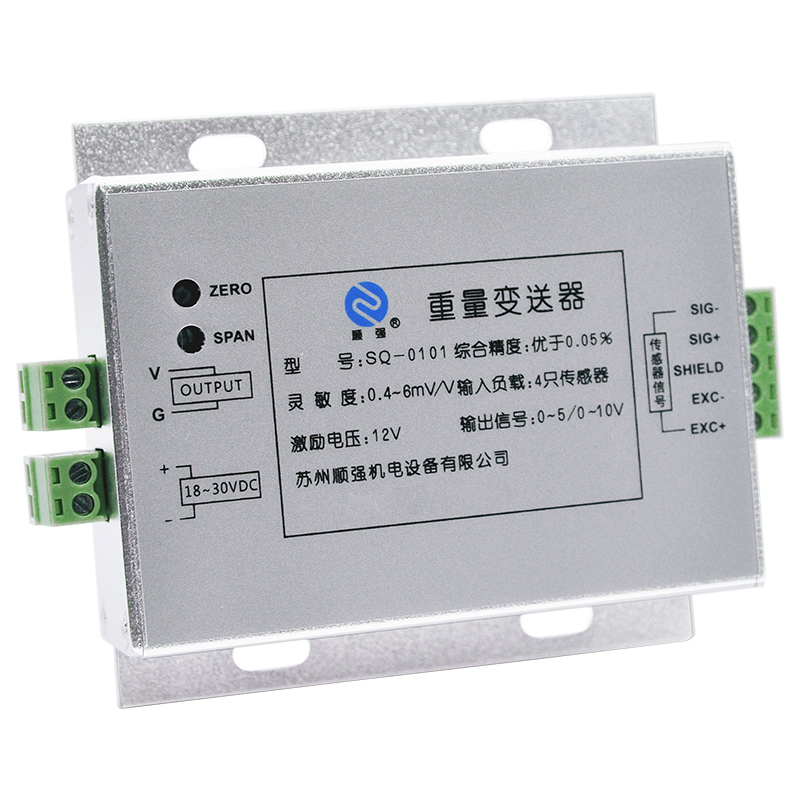

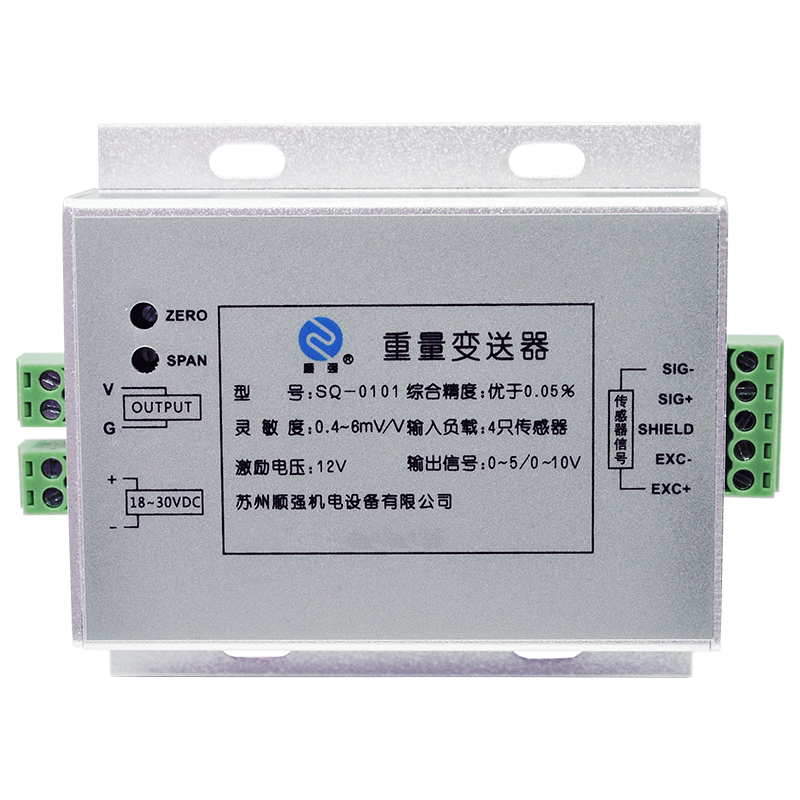

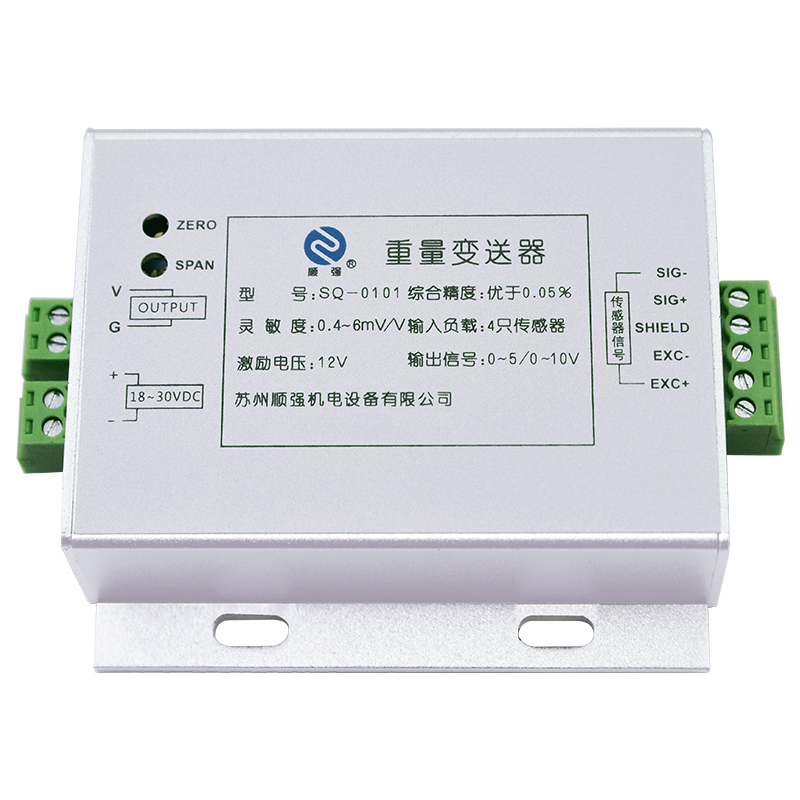

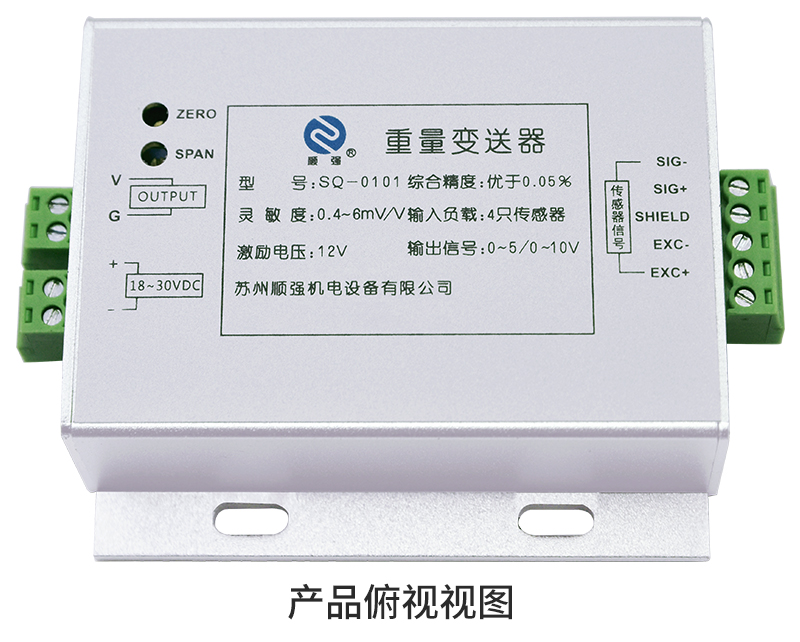

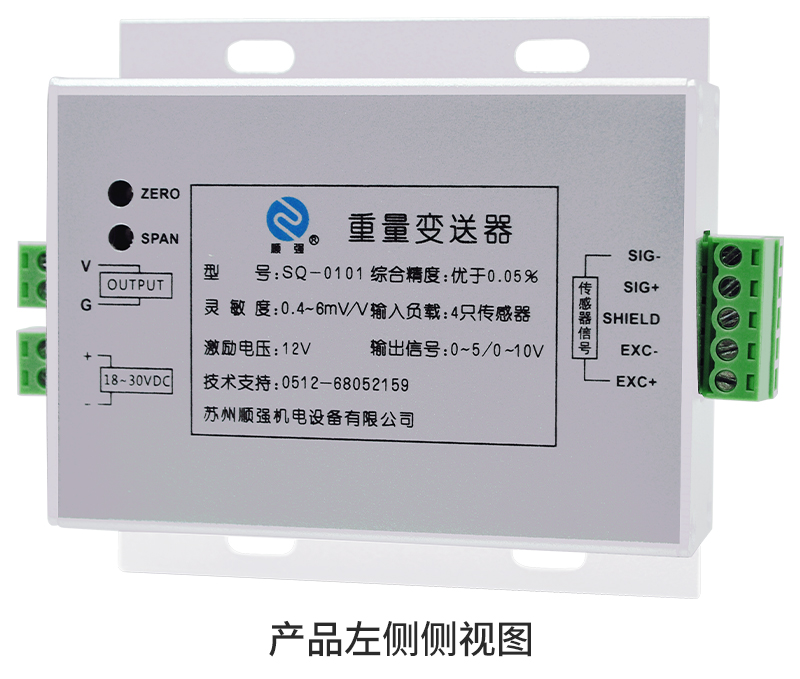

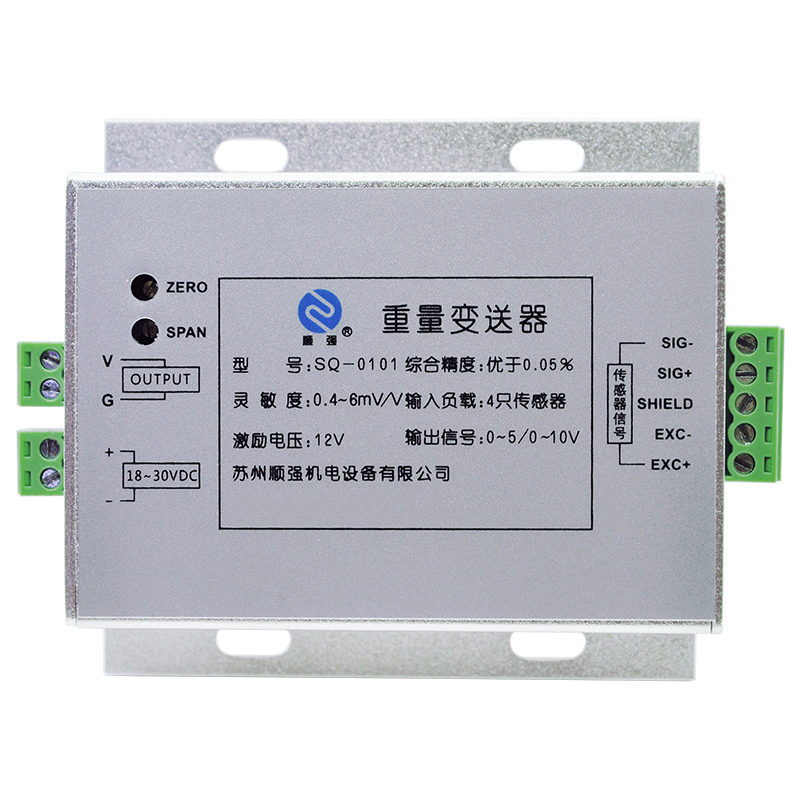

產品實拍圖（Product real picture）
