稱重/測力/報警/峰值控制儀表（Weighing/force measurement/alarm/peak control instrument）
產品信息（Product information）
1. 產品型號：SQ-0225
2. 顯示精度：1/10000
3. 產品功能：數字控制儀表
4. 顯示窗口：單排6位LED顯示
5. 工作電壓：DC24V
6. 端口輸出：2路晶體管+RS485

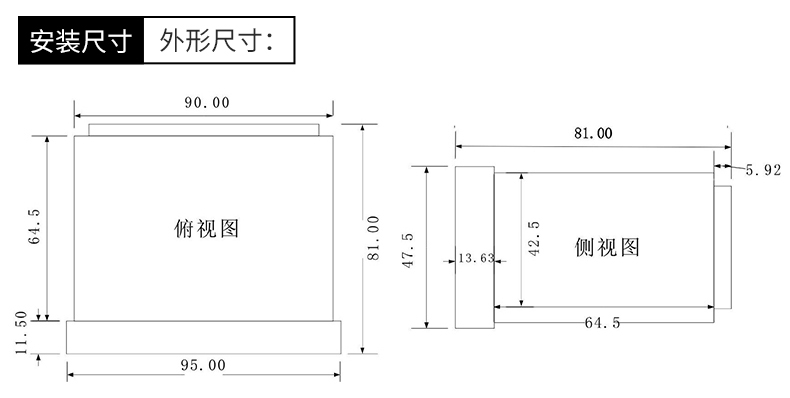

產品尺寸規格（Product size specification）
功能參數（Functional parameter）
顯示窗口：單排6位LED顯示 | 最大秤量：999999 |
阻抗：≥20MΩ | 零點漂移：≤10uV/℃ |
產品功率：≤10W | 工作溫度：-10℃~50℃ |
顯示范圍：-99999~+99999 | 電源范圍：DC24V（±5V） |
傳感器類型：電阻應變式傳感器 | 非線性誤差：≤0.002%FS |
靜態準確度等級：分辨率 900000 | 按鍵：菜單操作與快捷操作 |
A/D轉換速度：≤100HZ | 分度值：可選1、2、5、10、20、50 |
零點漂移：≤0.05uV(@0.02MV/V） | 量程溫度系數：≤10PPM/℃ |
靜態準確度等級：分辨率900000 | 量程溫度系數：≤0.02%FC/℃ |
傳感器激勵電壓：DC5V,可并聯4只350Ω傳感器 | 開關量輸入電壓：DC24V |
開關量輸入電流：4-6mA | 溫度范圍：≤90%相對溫度(無凝結水) |
傳感器類型：電阻應變式傳感器 | 波特率：1200、2400、4800、9600、19200、38400 |
小數點：可選0、0.0、0.00、0.000、0.0000、0.00000、 最大信號輸入范圍：-3.6MV/V~3.6MV/V（相當于-18MV~18MV/V） | 開關量輸出容量：2路/晶體管輸出DC24V 0.5A |

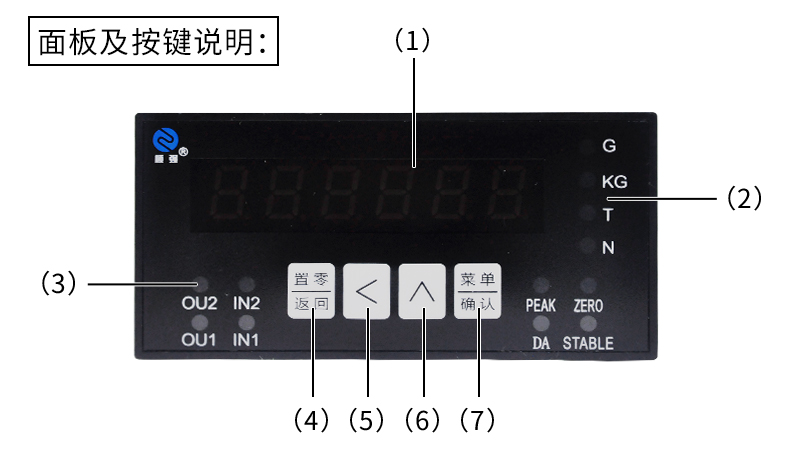

接線面板介紹（Wiring panel introduction）
序號1（顯示窗）在設置狀態下，可切換顯示毛重、凈重、
峰值、谷值、峰-谷值在設置狀態下，顯示參數符號和數值
序號2（重量指示燈）g、Kg、t、N為重量指示燈，自定義重量單位時，所有重量指示燈滅
序號3（指示燈）IN1輸入1顯示燈；IN2輸入2顯示燈；OUT1輸出1顯示燈；OUT2輸出2顯示燈
序號4（置零丨返回）清零/返回鍵：短按進行清零操作（在主頁面）；進入二級菜單之后短按進行翻項選擇；進入設置激活狀態后，短按取消激活狀態；二級菜單下長按選項鍵3秒退出到主界面。
序號5（＜）位移鍵：主界面長按位移鍵3秒直接進入標定界面；二級菜單參數設置界面，短按激活設置；激活設置狀態之后短按移動數字光標；在稱重界面短按進行清皮操作。
序號6（∧）數據調整鍵：
進入二級菜單之后調整數據的大?。贿M(jìn)入一級菜單之后選擇各主菜單；在主界面短按該鍵選擇上排顯示：實時測量值、峰值、模擬量值，輸入狀態，輸出狀態。
序號7（菜單丨確認）菜單/確認鍵在主界面長按3秒進入一級菜單；在一級菜單短按確定鍵進入二級菜單在二級菜單內修改完數據短按確認鍵寫入；在主界面短按，進入上中下限設定界面。

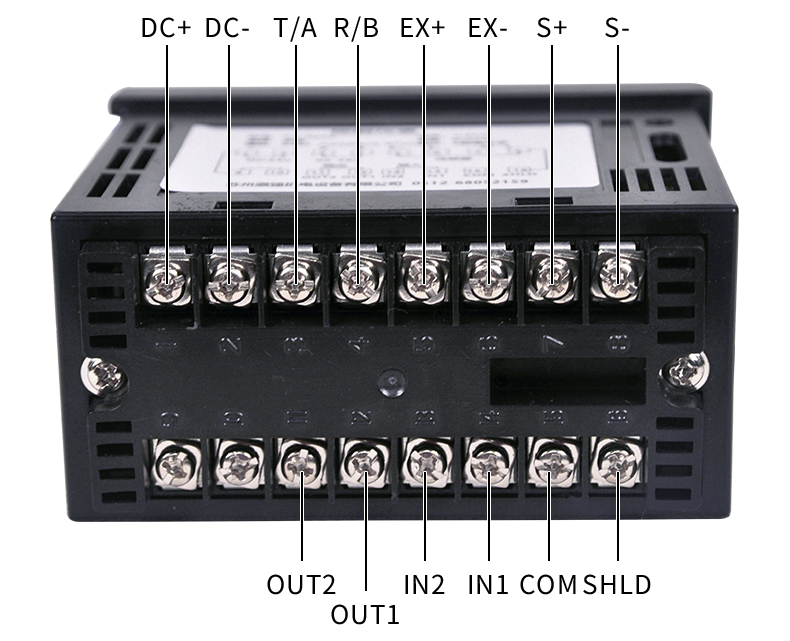

（OUT1/OUT2）2路晶體管輸出
（IN2/IN1）2路晶體管輸入
（COM）備用
（SHLD）傳感器地線
（DC+）DC24V+
（DC-）零DC24V-&RS232地線
（T/A）RS232 TXD/RS485 A(+)
（R/B）RS232 RXD/RS485 B(-)
（EX+）激勵電源+
（EX-）激勵電源-
（S+）信號+
（S-）信號-

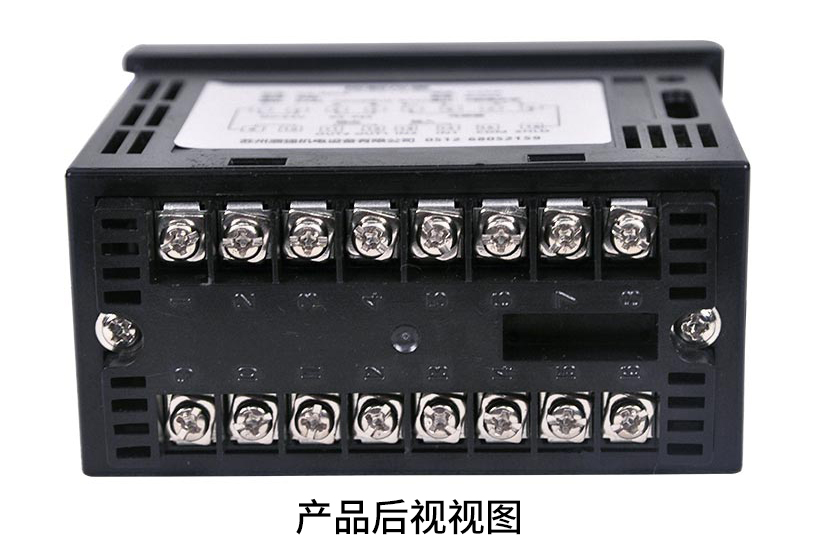

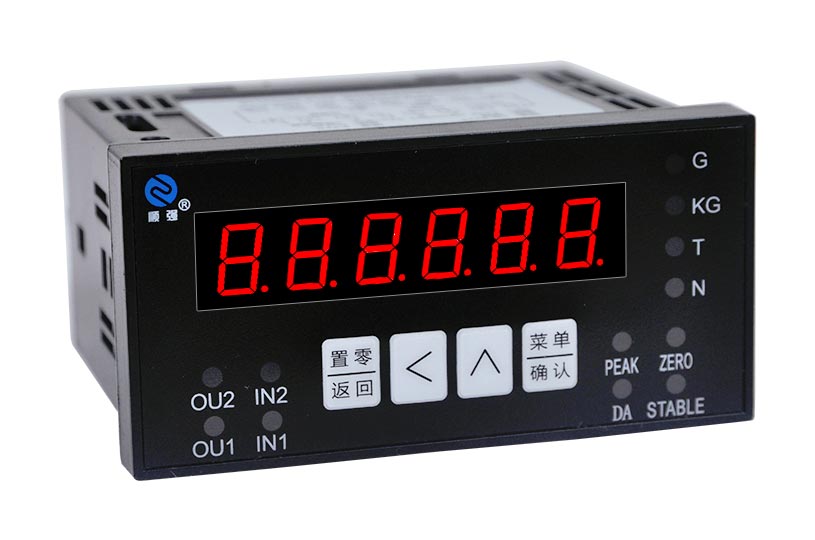

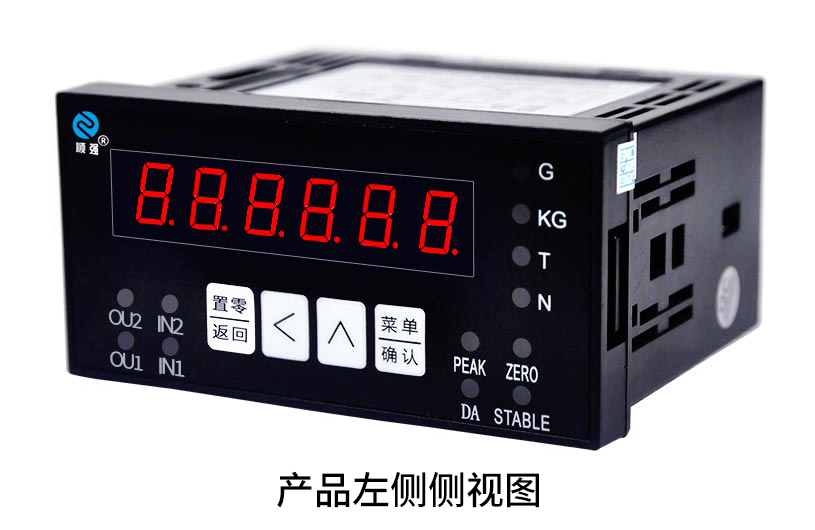

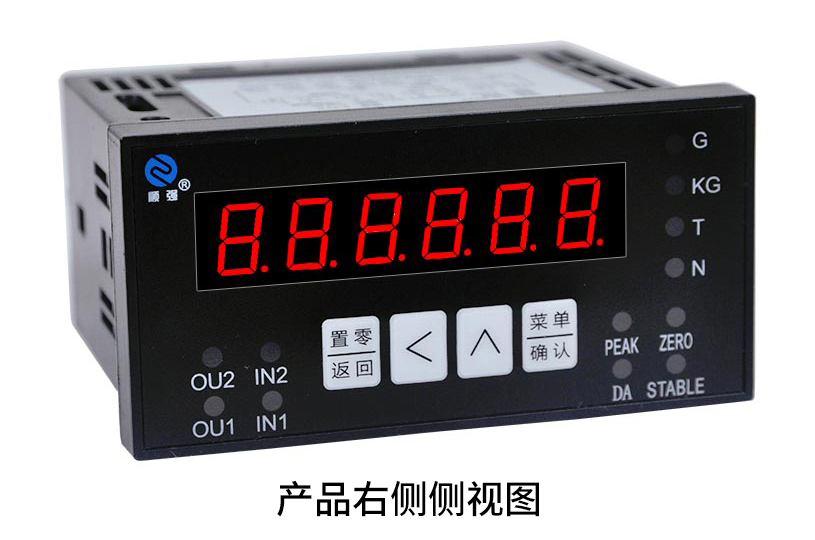

產品實拍圖（Product real picture）
