稱重/測力顯示控制儀（Weight/force display controller）
特點和用途（Features and uses）
1. 產品型號：SQ-0213
2. 抗干擾能力強
3. 5位數碼管顯示
4. 接口標注清晰
5. 鋁鑄外殼防護
尺寸規格（Size specification）
通用參數（Universal parameter）

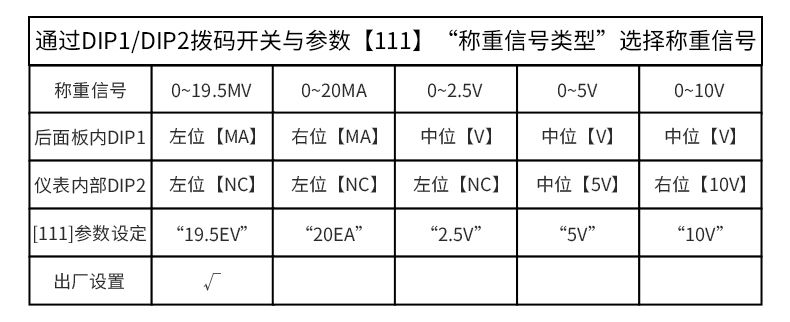

*參數[111]“稱重信號類型”的設定值、DIP1/DIP2撥碼位置必須與實際輸入的稱重信號相符。
*對【V】/【MA】稱重信號，“SIG—”端子必須與“EXC—”端子
短接；否則，將導致采樣信號不穩
激勵電壓1：DC5V/120mA | 激勵電壓2：DC12V/100mA |
靈敏度：1.0~3.5mV/V | 增益漂移：+-5ppm/℃ |
工作溫度：-25℃~+45℃ | 儲存溫度：-30℃~+60℃ |
相對濕度：不大于85%RH | 非線性度：0.005%FS |
工作電壓1：DC24V+-20% | 工作電壓2：AC85~264V,50/60Hz |
零位漂移：+-0.1uV/℃ RTI（折合到輸入端） | 信號輸入范圍1：0~19.5mV |
信號輸入范圍2：0~2.5V,0~5V,0~10V | 信號輸入范圍3：0~20mV |
前面板防護等級：IP65 | |

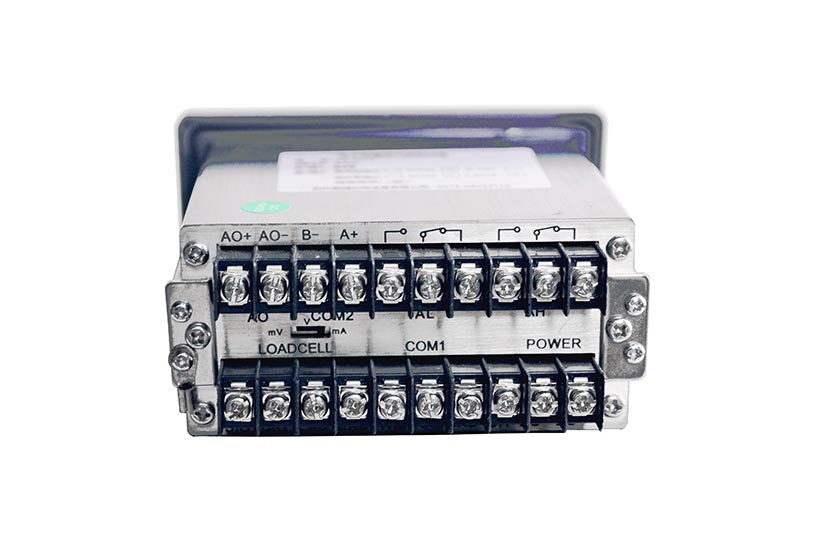

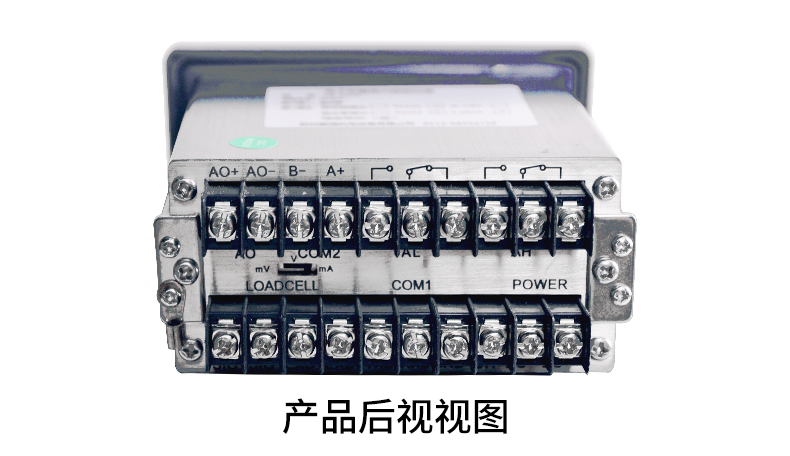

接線面板介紹（Wiring panel introduction）
·AH：上限報警
·AL：下限報警
·NET：凈重。熄：總重顯示；量：凈重顯示；快閃：峰值檢測過程中；慢閃：峰值檢測結果顯示。
【□】（菜單）進入主菜單/退出
【NET】（確認）確認/保存/消警
【NET】（確認）確認/保存/消警
【?】（?）光標右移
【△】（△）顯示下一個界面/選項數字輸入:+1(0-9循環)

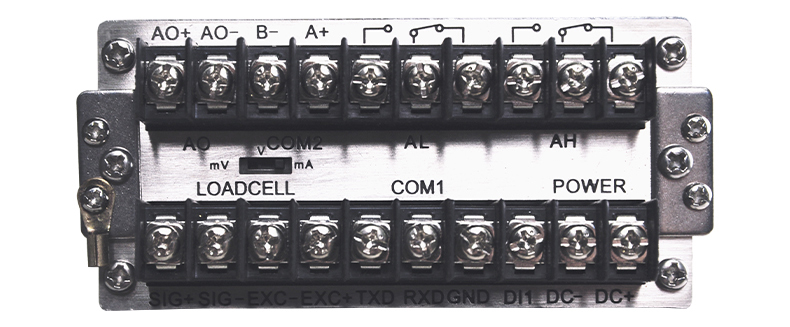

LOADCELL（SIG+：稱重信號輸入正、SIG-：稱重信號輸入負、EXC-：激勵電壓負、EXC+：激勵電壓正）
POWER(DC)（DC-：直流電源輸入負、DC+：直流電源輸入正）
AO（AO+：輸出正、AO-：輸出負）
AL(DO1)（OP_1：DO1常開觸點、COM_1：DO1公共端、CL_1：DO1常閉觸點）
COM1（TXD：數據發送、RXD：數據接收、GND：信號地/屏蔽地、DI1：開關量輸入1）
POWER(AC)（N：零線、L：火線）
COM2（B-：數據負、A+：數據正）
AH(DO2)（OP_2：DO2常開觸點、COM_2：DO2公共端、CL_2：DO2常閉觸點）

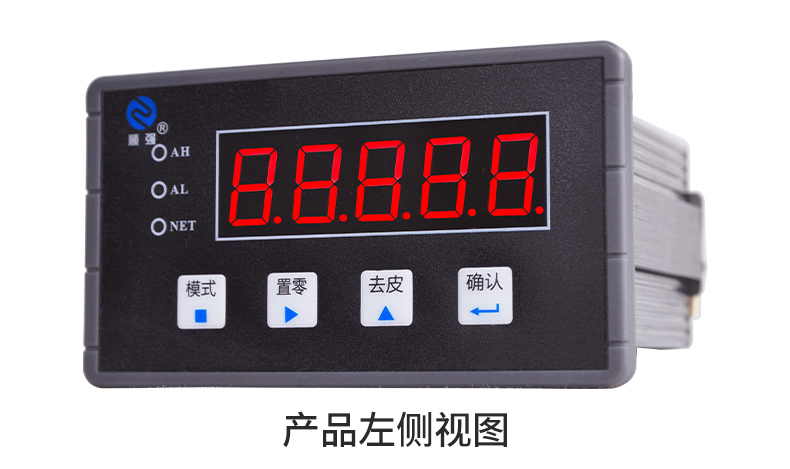

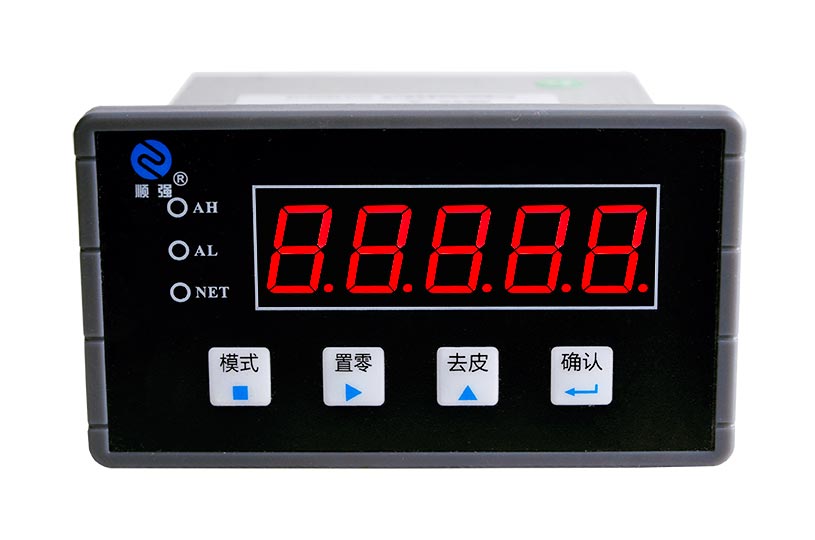

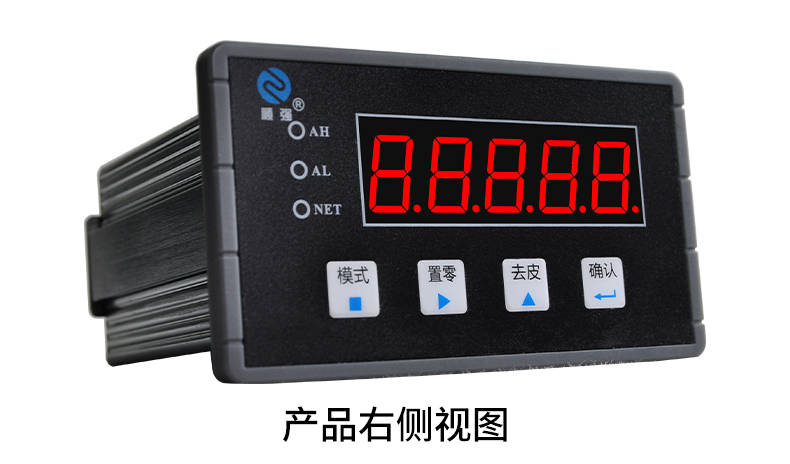

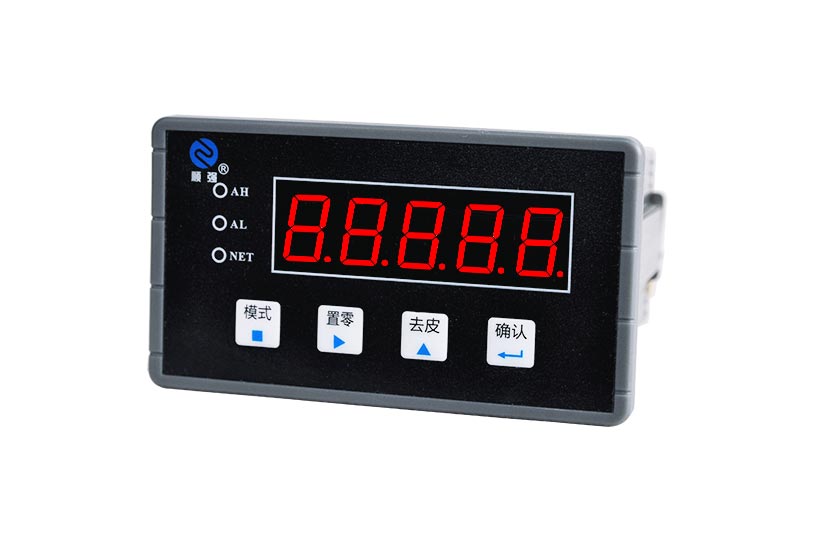

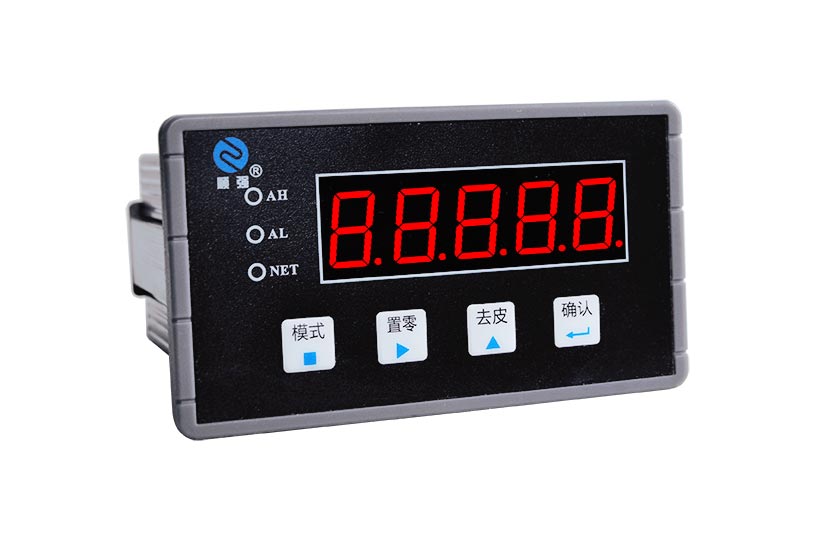

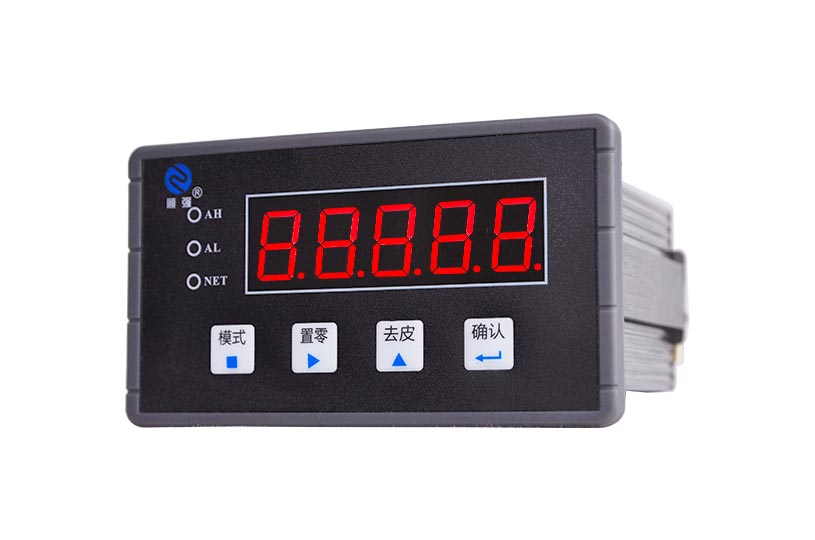

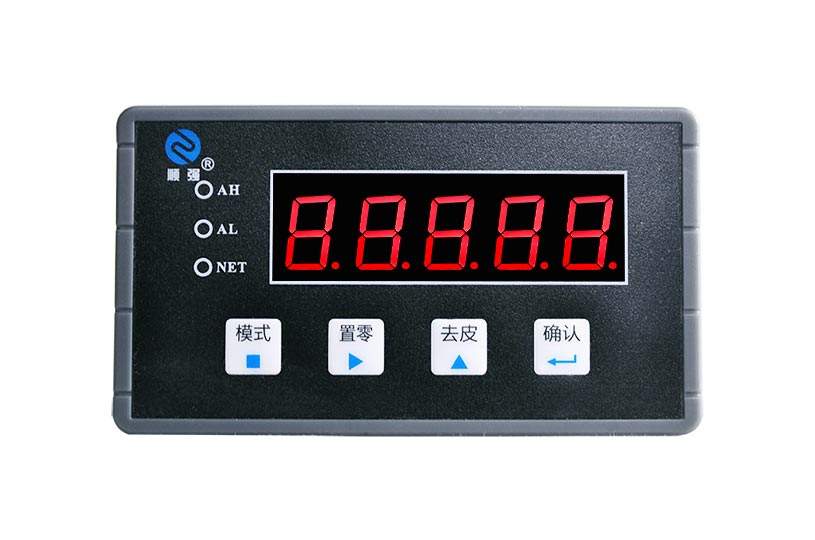

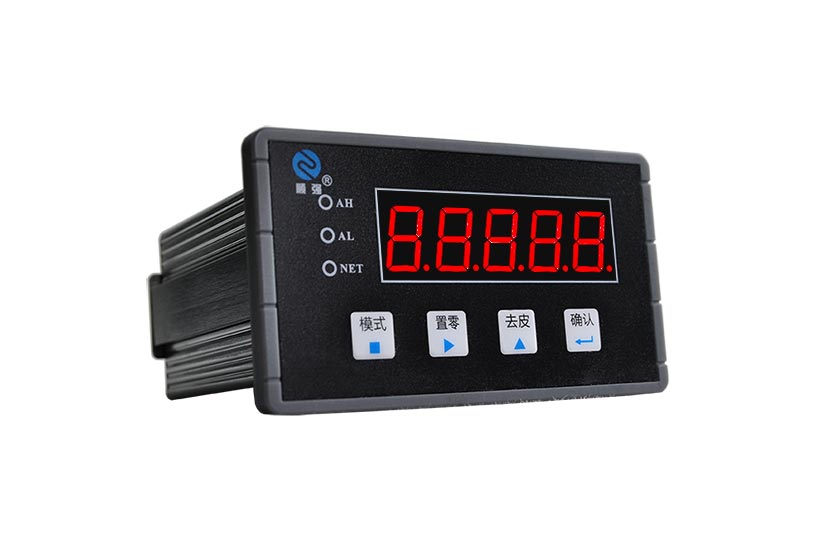

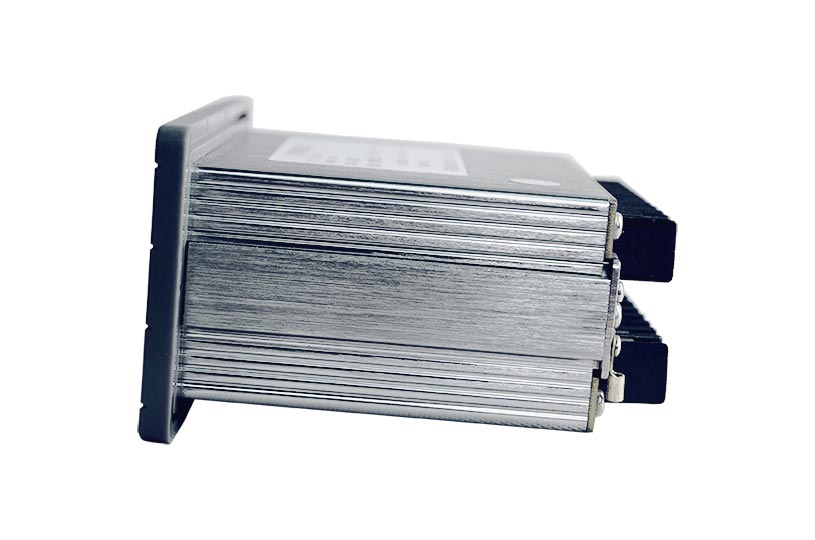

產品實拍圖（Panel display）
