高精度智能通訊電子桌秤（High precision intelligent communication electronic table scale）
產品信息（Product information）
1. 品名：智能桌秤
2. 型號：SQPF-30R
3. 顯示：LCD高清顯示屏
4. 材質：ABS+不銹鋼
5. 通訊接口：RS485接口
6. 量程：3kg、6kg、15kg、30kg、
7. 精度：0.1g、0.2g、0.5g、1g、
8. 供電方式：交流直流兩用 內置蓄電池

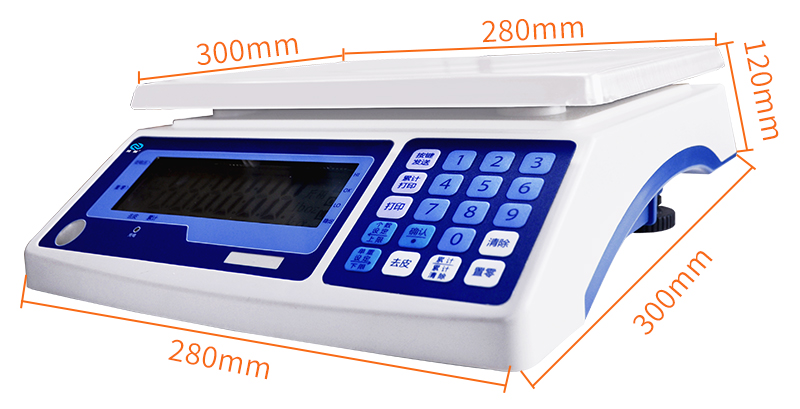

產品尺寸（Product size）

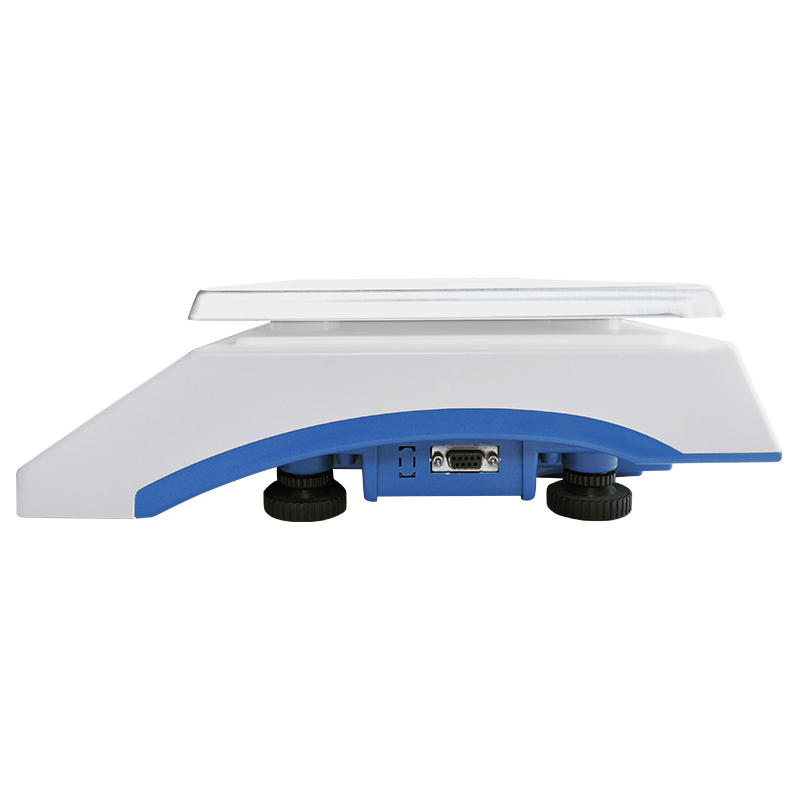

通訊接口的定義（Definition of communication interface）
對接電腦請使用USB轉485轉換器，或者232轉485轉換器，
并使用對應的DB9接口按下一點的接口定義連接
接線 | RS232 | RS485 |
| 2 | 數據接收RXD | A(+) |
| 3 | 數據發送 | B(-) |
| 5 | 共地線（GND) | GND |
協議 | ACSII協議 | modbus+rut |
配件 | 公母直通線 | AB數據線 |
如果用USB轉485轉換器，不能把轉換器的DB9插頭直接插在電子秤上，則需要轉接。
協議說明（PROTOCOL DESCRIPTION）—MODBUS-RTU標準協議
功能 | 功能碼 | 地址(十六進制) (對于部分PLC是后面帶H的地址) | 地址(十進制) | PLC地址(十進制，具體根據PLC調整) | 其他設備地址 (十進制) | 長度 (字長) | 格式 | 備注 |
歸零 | 5 | 0×0 | 0 | 50001或00001 | 5:0 | 1 | bit | 寫1表示執行歸零 |
去皮 | 5 | 0×1 | 1 | 50002或00002 | 5:1 | 1 | bit | 寫1表示執行去皮 |
單位 | 5 | 0×2 | 2 | 50003或00003 | 5:2 | 1 | bit | 寫1表示執行切換 |
讀凈重 | 4 | 0×00 | 0 | 40001 | 4:0 | 2 | float | 順序?yàn)?/span>ABCD |
讀皮重 | 4 | 0×02 | 2 | 40003 | 4:2 | 2 | float | 順序?yàn)?/span>ABCD |
讀毛重 | 4 | 0×04 | 4 | 40005 | 4:4 | 2 | float | 順序?yàn)?/span>ABCD |
整數凈重 | 4 | 0×10 | 16 | 40017 | 4:16 | 2 | lnt32 | 順序?yàn)?/span>ABCD |
整數皮重 | 4 | 0×12 | 18 | 40019 | 4:18 | 2 | lnt32 | 順序?yàn)?/span>ABCD |
整數毛重 | 4 | 0×14 | 20 | 40021 | 4:20 | 2 | lnt32 | 順序?yàn)?/span>ABCD |
讀凈重 | 4 | 0×100 | 256 | 40257 | 4:256 | 2 | float | 順序?yàn)?/span>BADC |
讀皮重 | 4 | 0×102 | 258 | 40259 | 4:258 | 2 | float | 順序?yàn)?/span>BADC |
讀毛重 | 4 | 0×104 | 260 | 40261 | 4:260 | 2 | float | 順序?yàn)?/span>BADC |
整數凈重 | 4 | 0×110 | 272 | 40273 | 4:272 | 2 | lnt32 | 順序?yàn)?/span>BADC |
整數毛重 | 4 | 0×114 | 276 | 40277 | 4:276 | 2 | lnt32 | 順序?yàn)?/span>BADC |
讀凈重 | 4 | 0×200 | 512 | 40513 | 4:512 | 2 | float | 順序?yàn)?/span>CDAB |
讀皮重 | 4 | 0×202 | 514 | 40515 | 4:514 | 2 | float | 順序?yàn)?/span>CDAB |
讀毛重 | 4 | 0×204 | 516 | 40517 | 4:516 | 2 | float | 順序?yàn)?/span>CDAB |
整數凈重 | 4 | 0×210 | 528 | 40529 | 4:528 | 2 | lnt32 | 順序?yàn)?/span>CDAB |
整數皮重 | 4 | 0×212 | 530 | 40531 | 4:530 | 2 | lnt32 | 順序?yàn)?/span>CDAB |
整數毛重 | 4 | 0×214 | 532 | 40532 | 4:532 | 2 | lnt32 | 順序?yàn)?/span>CDAB |

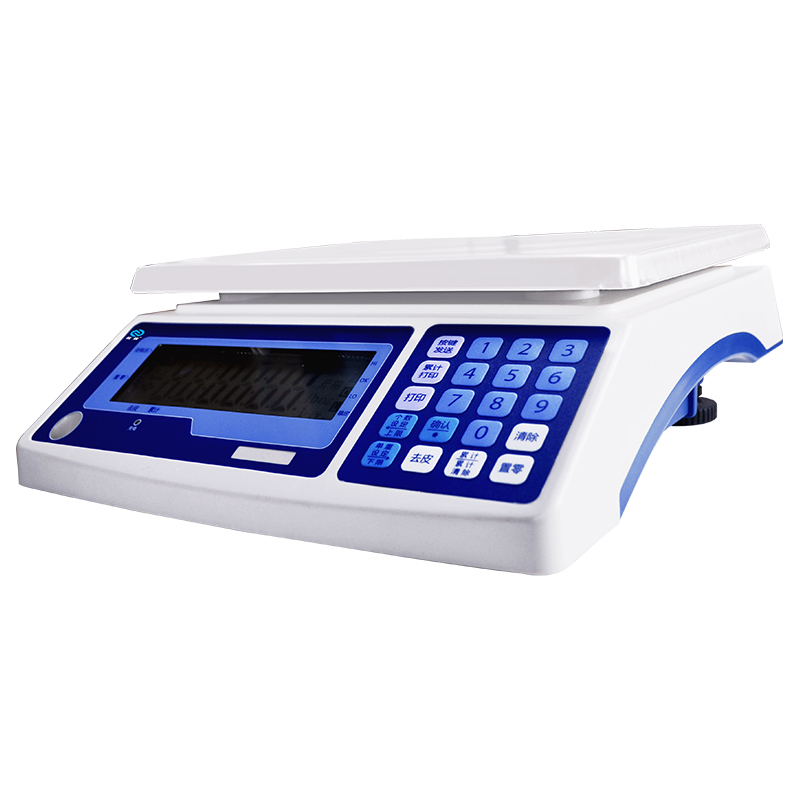

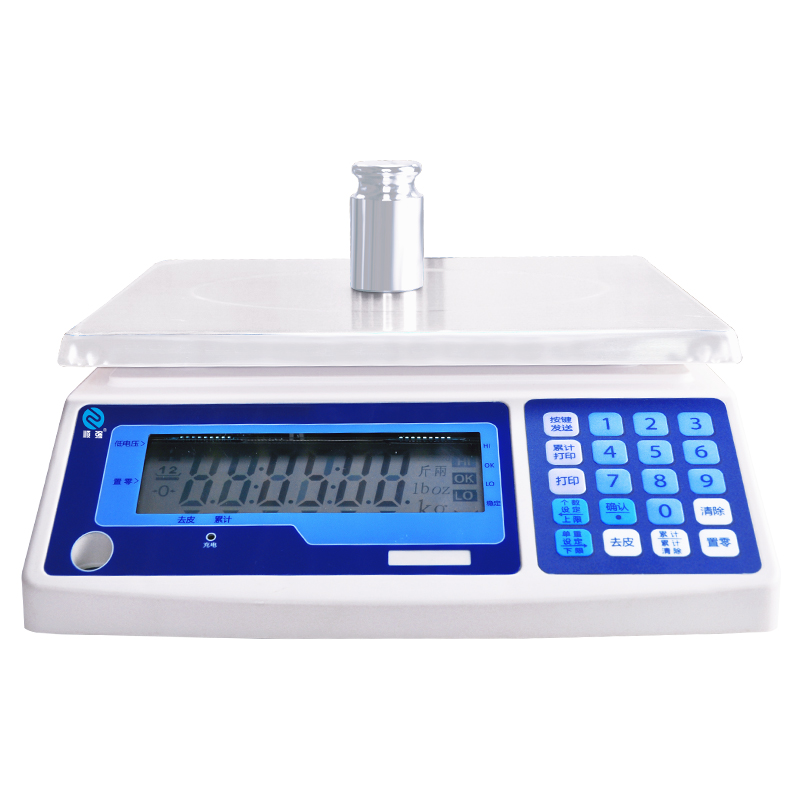

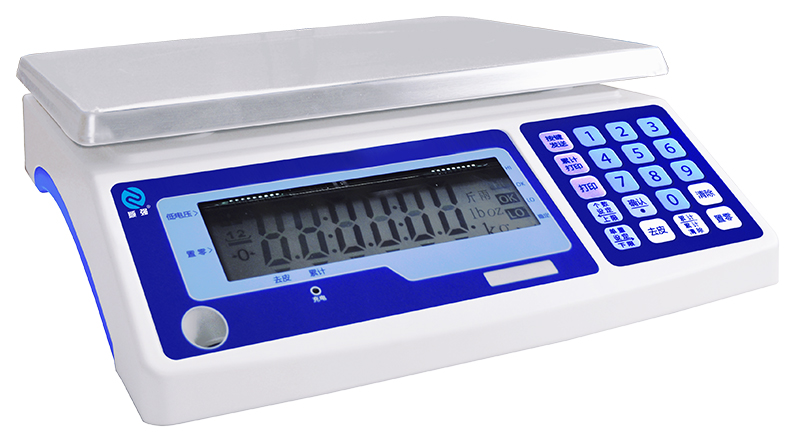

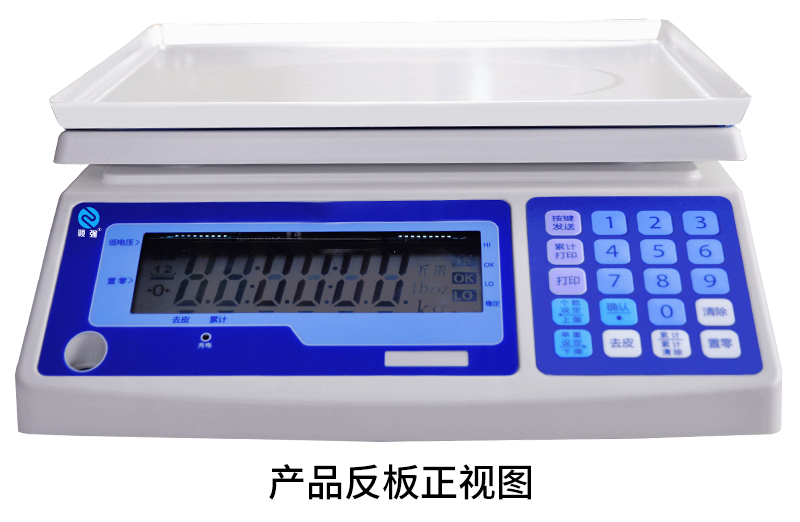

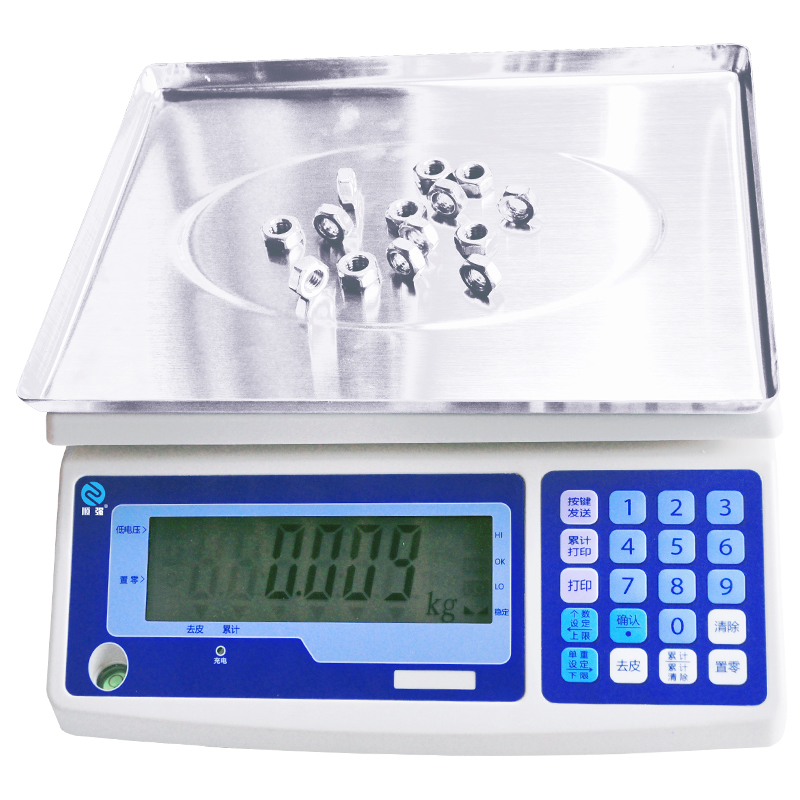

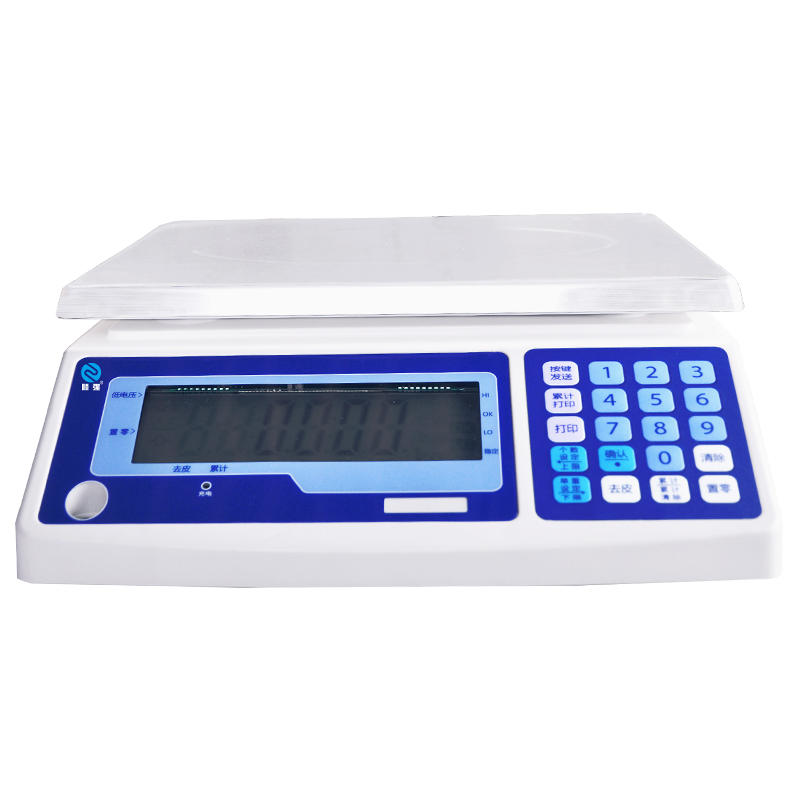

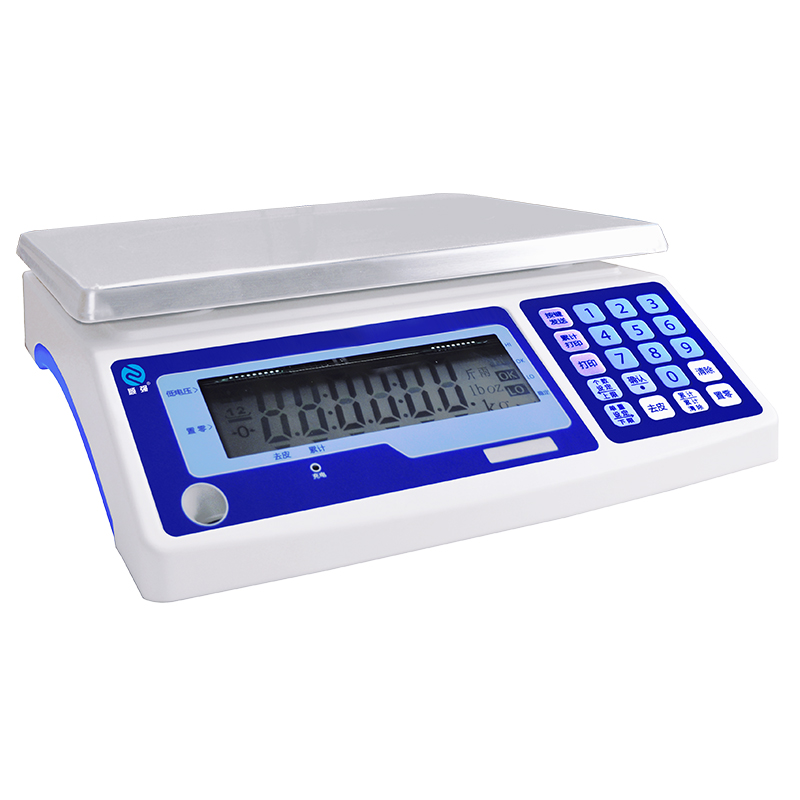

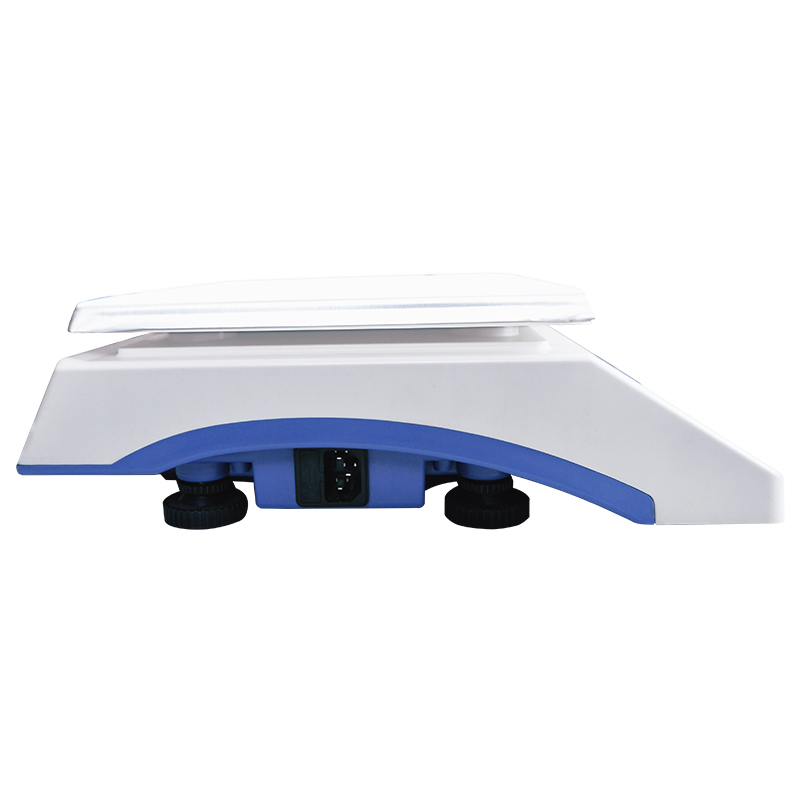

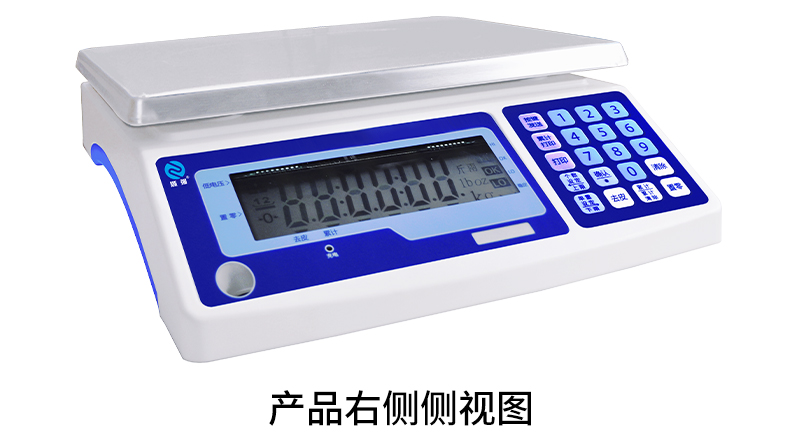

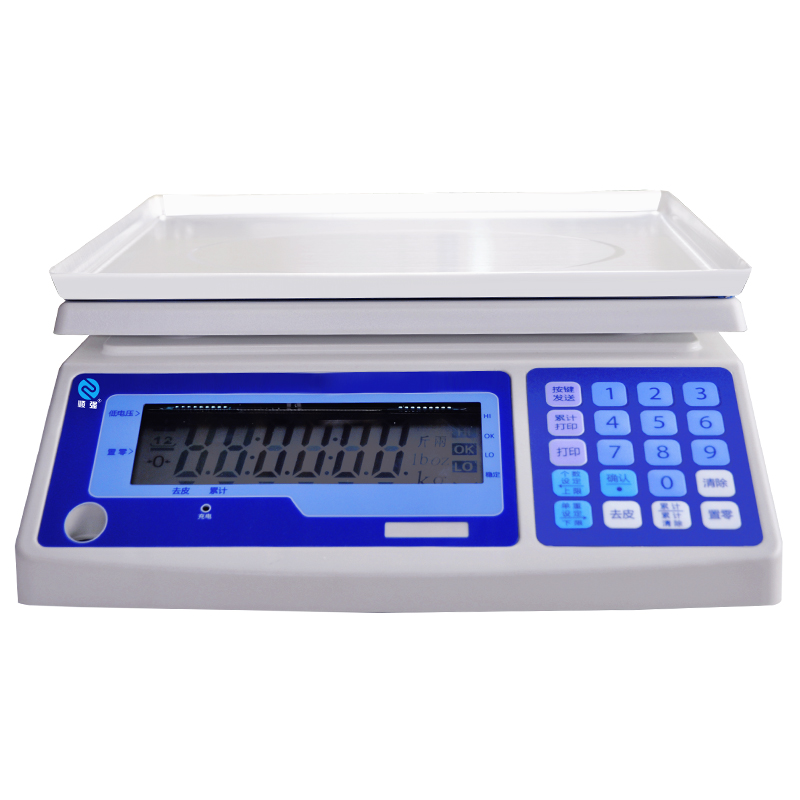

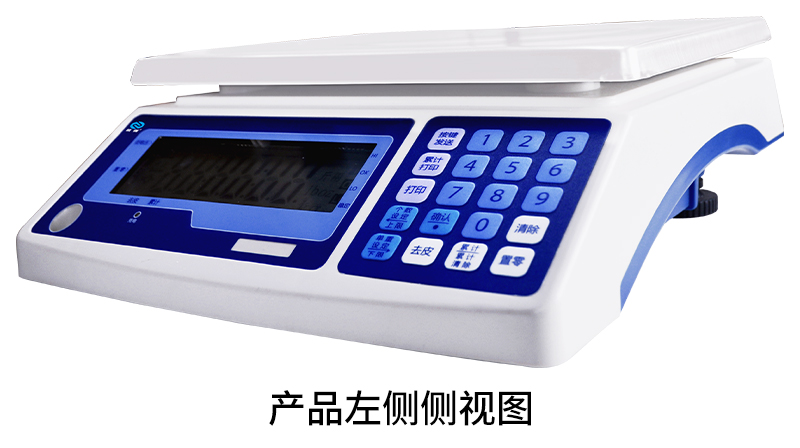

產品實拍圖（Product real picture）
