電子人體秤壓力傳感器的原理？

稱重傳感器工作原理壓電傳感器：基于壓電效應的傳感器。是一種自發電式和機電轉換式傳感器。它的敏感元件由壓電材料制成。壓

電材料受力后表面產生電荷。此電荷經電荷放大器和測量電路放大和變換阻抗后就成為正比于所受外力的電量輸出。壓電式傳感器用

于測量力和能變換為力的非電物理量，如壓力、加速度等(見壓電式壓力傳感器、加速度計)。它的優點是頻帶寬、靈敏度高、信噪比

高、結構簡單、工作可靠和重量輕等。缺點是某些壓電材料需要防潮措施，而且輸出的直流響應差，需要采用高輸入阻抗電路或電荷

放大器來克服這一缺陷。配套儀表和低噪聲、小電容、高絕緣電阻電纜的出現，使壓電傳感器的使用更為方便。它廣泛應用于工程力

學、生物醫學、電聲學等技術領域。

都用來測重，壓力傳感器和稱重傳感器有什么不同？

首先，壓力傳感器分很多種，其中電阻應變式壓力傳感器和我們常用的電阻應變式稱重測力傳感的原理是差不多的；

其次，壓力傳感器是通過液體或者氣體傳遞力，稱重測力傳感器是將被測物體直接與傳感器連接或通過其他剛性物體連接；

最后，壓力傳感器是測量液體或者氣體等的壓力，單位是帕，稱重測力傳感器是測重量或者力，單位有kg、T、LB、N等

電子秤里安有幾個壓力傳感器？

普通的電子天平，電子秤內裝一個框式荷重傳感器，不是壓力傳感器。

因?yàn)榉Q量平臺面積小，使用特制的支撐后就可以不考慮不均勻荷載。據我所知不論電子秤，還是電子吊秤都是有稱重壓力傳感器的，特別是傳感器，今邁的產品不錯，可以多多了解，別的不是很清楚，希望能幫您，滿意望采納地磅嗎？120噸的是6個壓力傳感器。別的不知道。

稱重傳感器的分類有哪些

稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y量的電信號輸出的裝置。用傳感器應先要考慮傳感器所處的實際工作環境，這點對正確選用稱重傳感器至關重要，它關系到傳感器能否正常工作以及它的安全和使用壽命，乃至整個衡器的可靠性和安全性。在稱重傳感器主要技術指標的基本概念和評價方法上，新舊國標有質的差異。主要有S型、懸臂型、輪輻式、板環式、膜盒式、橋式、柱筒式等幾種樣式。

稱重傳感器分類

稱重傳感器按轉換方法分為光電式、液壓式、電磁力式、電容式、磁極變形式、振動式、陀螺儀式、電阻應變式等8類，以電阻應變式使用最廣。

包括光柵式和碼盤式兩種。

光柵式傳感器利用光柵形成的莫爾條紋把角位移轉換成62616964757a686964616fe4b893e5b19e31333365646238光電信號（圖2）。光柵有兩塊，一為固定光柵，另一為裝在表盤軸上的移動光柵。加在承重臺上的被測物通過傳力杠桿系統使表盤軸旋轉，帶動移動光柵轉動，使莫爾條紋也隨之移動。利用光電管、轉換電路和顯示儀表，即可計算出移過的莫爾條紋數量，測出光柵轉動角的大小，從而確定和讀出被測物質量。

碼盤式傳感器（圖3）的碼盤（符號板）是一塊裝在表盤軸上的透明玻璃，上面帶有按一定編碼方法編定的黑白相間的代碼。加在承重臺上的被測物通過傳力杠桿使表盤軸旋轉時，碼盤也隨之轉過一定角度。光電池將透過碼盤接受光信號并轉換成電信號，然后由電路進行數字處理，最后在顯示器上顯示出代表被測質量的數字。光電式傳感器曾主要用在機電結合秤上。

在受被測物重力P作用時，液壓油的壓力增大，增大的程度與P成正比。測出壓力的增大值，即可確定被測物的質量。液壓式傳感器結構簡單而牢固，測量范圍大，但準確度一般不超過1/100。

它利用電容器振蕩電路的振蕩頻率f與極板間距d 的正比例關系工作(圖6 )。極板有兩塊，一塊固定不動，另一塊可移動。在承重臺加載被測物時，板簧撓曲，兩極板之間的距離發生變化，電路的振蕩頻率也隨之變化。測出頻率的變化即可求出承重臺上被測物的質量。電容式傳感器耗電量少，造價低，準確度為1/200～1/500。

電阻、電感和電容是電子技術中的三大類無源元件，電容式傳感器是將被測量的變化轉換成電容量變化的傳感器，它實質上就是一個具有可變參數的電容器。

電容式傳感器具有下列優點：

(1)高阻抗，小功率，僅需很低的輸入能量。

(2)可獲得較大的變化量，從而具有較高的信噪比和系統穩定性。

(3)動態響應快，工作頻率可達幾兆赫，稠b接觸測量，被測物是導體或半導體均可。

(4)結構簡單．適應性強，可在高低溫、強輻射等惡劣的環境下工作，應用較廣。

隨著電子技術及計算機技術的發展，電容式傳感器所存在的易受干擾和易受分布電容影響等缺點不斷得以克服，而且還開發出容柵位移傳感器和集成電容式傳感器：因此它在非電量測量和自動檢測中得到廣泛應用，可測量壓力、位移、轉速、加速度、A度、厚度、液位、濕度、振動、成分含量等參數。電容式傳感器有著很好的發展前景。

缺點一：輸出阻抗高，負載能力差

缺點二：輸出特性非線性

缺點三：寄生電容影響大

它利用承重臺上的負荷與電磁力相平衡的原理工作。當承重臺上放有被測物時，杠桿的一端向上傾斜；光電件檢測出傾斜度信號，經放大后流入線圈，產生電磁力，使杠桿恢復至平衡狀態。對產生電磁平衡力的電流進行數字轉換，即可確定被測物質量。電磁力式傳感器準確度高，可達1/2000～1/60000，但稱量范圍僅在幾十毫克至10千克之間。

磁極變形式

鐵磁元件在被測物重力作用下發生機械變形時，內部產生應力并引起導磁率變化，使繞在鐵磁元件（磁極）兩側的次級線圈的感應電壓也隨之變化。測量出電壓的變化量即可求出加到磁極上的力，進而確定被測物的質量。磁極變形式傳感器的準確度不高，一般為1/100，適用于大噸位稱量工作，稱量范圍為幾十至幾萬千克。

彈性元件受力后，其固有振動頻率與作用力的平方根成正比。測出固有頻率的變化，即可求出被測物作用在彈性元件上的力，進而求出其質量。振動式傳感器有振弦式和音叉式兩種。

振弦式傳感器的彈性元件是弦絲。當承重臺上加有被測物時，V形弦絲的交點被拉向下，且左弦的拉力增大，右弦的拉力減小。兩根弦的固有頻率發生不同的變化。求出兩根弦的頻率之差，即可求出被測物的質量。振弦式傳感器的準確度較高，可達1/1000～1/10000，稱量范圍為100克至幾百千克，但結構復雜，加工難度大，造價高。

音叉式傳感器的彈性元件是音叉。音叉端部固定有壓電元件，它以音叉的固有頻率振蕩，并可測出振蕩頻率。當承重臺上加有被測物時，音叉拉伸方向受力而固有頻率增加，增加的程度與施加力的平方根成正比。測出固有頻率的變化，即可求出重物施加于音叉上的力，進而求出重物質量。音叉式傳感器耗電量小，計量準確度高達1/10000～1/200000，稱量范圍為500g～10kg。

轉子裝在內框架中，以角速度ω繞X軸穩定旋轉。內框架經軸承與外框架聯接，并可繞水平軸 Y 傾斜轉動。外框架經萬向聯軸節與機座聯接，并可繞垂直軸Z 旋轉。轉子軸 (X軸)在未受外力作用時保持水平狀態。轉子軸的一端在受到外力(P/2)作用時，產生傾斜而繞垂直軸Z 轉動（進動）。進動角速度ω與外力P/2成正比，通過檢測頻率的方法測出ω，即可求出外力大小，進而求出產生此外力的被測物的質量。

陀螺儀式傳感器響應時間快(5秒)，無滯后現象，溫度特性好（3ppm）， 振動影響小， 頻率測量準確精度高，故可得到高的分辨率(1/100000)和高的計量準確度(1/30000～1/60000)。

電阻應變式

利用 ?電阻應變片變形時其電阻也隨之改變的原理工作。主要由彈性元件、電阻應變片、測量電路和傳輸電纜4部分組成。

S型稱重傳感器

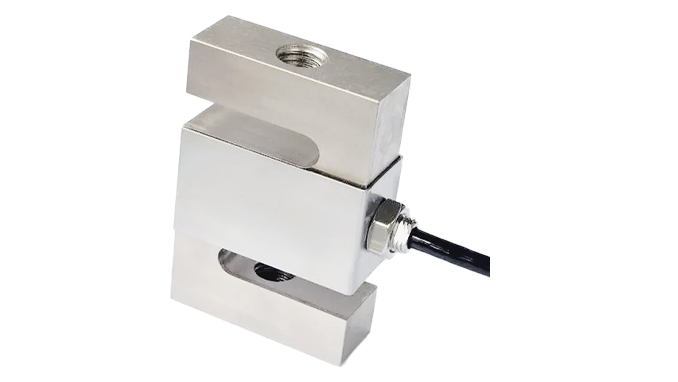

S型稱重傳感器如圖所示是傳感器中最為常見的一種傳感器,主要用于測固體間的拉力和壓力，通用也人們也稱之為拉壓力傳感器，因?yàn)樗耐庑蜗馭形狀，所以習慣上也稱S型稱重傳感器，此傳感器采用合金鋼材質，膠密封防護處理，安裝容易，使用方便，適用于吊秤，配料秤，機改秤等電子測力稱重系統。傳感器廣的種類比較多，應用范圍也比較廣泛，但稱重傳感器有哪些種類？今天難得閑下來有空，請江西翼騰商貿有限公司的余工就簡單的來介紹下幾種傳感器，希望對大家有所幫助，謝謝！

傳感器主要有電阻應變式、電容式、差動變動器式、壓磁式、壓電式、振頻式、陀螺式等。下面對幾種常用稱重傳感器進行簡要闡述：

1）電阻應變式與差動變壓器式傳感器 （見圖一）

是將電阻應變計（電阻應變片）粘貼在彈性體上，當彈性體受外力（拉力或壓力）作用產生形變時，電阻應變計將該形變轉化成電量輸出，通過相應的測量儀表檢測出這個與外加重量成一定比例關系的電量，從而測出質量。

2）電容式與差動變壓器式傳感器 ?見圖二

是通過彈性體將物體質量轉換成位移，從而引起電容和電感的改變，利用相應的測量儀表檢測出這個變化的電容量再換算成質量。

3）壓磁式傳感器 見圖三

是利用鐵磁物質在外加質量作用下，鐵磁材料的磁導系數和磁阻的改變，從而使繞在鐵心上的線圈阻抗變化，線圈阻抗的變化與質量成一定比例關系，因此檢出線圈阻抗的變化，便可求得質量。

4）壓電式傳感器 ?見圖4

是利用某些晶體介質在受一定方向外加質量作用是，引起內部正負電荷的相對轉移，從而使晶體兩端表面上出現符號相反的束縛電荷，其電荷密度與質量成正比關系。

5）振頻式傳感器 見圖5

金屬絲或金屬膜片的固有震動頻率的不緊與其幾何尺寸、密度、材料有關，而且還與內部應力狀態。當它們的幾何尺寸、材料、密度一定時，外加的質量可以改變它們的內部應力，因而其振動頻率也就相應改變，利用振頻測量儀器測出頻率的變化量，即可求得質量。

6）陀螺式傳感器 見圖6

是利用陀螺式進動特征和力矩效應工作的，是近幾年來發展起來的一種新型的稱重傳感器，其特點是作用力方向上無位移，不存在靜平衡問題以及彈性應變中的儲能和恢復問題，因而無滯后，剛性大，線性好，響應快，分辨率高，穩定性好，抗干擾能里強。由于是直接數字輸出，沒有數模轉換問題，因而陀螺式稱重傳感器引人注目。在上述稱重傳感器中，當前應用最為廣泛的稱重傳感器是電阻應變式稱重傳感器，因?yàn)檫@種傳感器的結構比較簡單，技術比較成熟，制作容易，準確度高，穩定性好。

以上由江西翼騰商貿有限公司的余工為您專業解答，希望對您有所幫助，謝謝！最常見的幾種傳感器原理

您好，我是斯巴拓的技術人員。壓力傳感器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業，下面我們簡單地了解一些常見壓力傳感器的工作原理。廣州斯巴拓電子科技

1、應變片壓力傳感器原理

力學傳感器的種類繁多，如電阻應變片壓力傳感器、半導體應變片壓力傳感器、壓阻式壓力傳感器、電感式壓力傳感器、電容式壓力傳感器、諧振式壓力傳感器及電容速度傳感器等。但應用最為廣泛的是壓阻式壓力傳感器，它具有極低的價格和較高的精度以及較好的線性特性。下面我們主要介紹這類傳感器。在了解壓阻式力傳感器時，我們首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變傳感器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。

金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。

通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路（通常是AD轉換和CPU）顯示或執行機構。

電阻應變片的工作原理

金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效

應。金屬導體的電阻值可用下式表示：

式中：p------金屬導體的電阻率(O cm2m)

S------導體的截面積(cm2)

L-----導體的長度

我們以金屬絲應變電阻為例，當金屬絲受外力作用時，其長度和截面積都會發生變化，從上式中可很容易看出，其電阻值即會發生改變，假如金屬絲受外力作用而伸長時，其長度增加，而截面積減少，電阻值便會增大。當金屬絲受外力作用而壓縮時，長度減小而截面增加，電阻值則會減小。只要測出加在電阻的變化（通常是測量電阻兩端的電壓），即可獲得應變金屬絲的應變壓力。

2、陶瓷壓力傳感器原理

抗腐蝕的陶瓷壓力傳感器也是基于壓阻效應，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻（壓敏電阻）印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電

壓信號，標準的信號根據壓力量程的不同標定為2.0 3.0 3.3mVV等，可以和應變式傳感器相兼容。通過激光標定

，傳感器具有很高的溫度穩定性和長期穩定性，傳感器通常自帶溫度補償，因?yàn)閴毫涌谑翘沾?，可以和絕大多數介質直接接觸。

陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40?135°C，而且具有測量的高精度、高穩定性。電氣絕緣程度＞2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力傳感器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，

在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器。

擴散硅壓力傳感器工作原理也是基于壓阻效應，單晶硅材料在受到外力作用產生極微小應變，其內部原子機構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化（G因子突變）其電阻也就出現極大變化，這種物理效應稱為壓阻效應。利用壓阻效應的原理，采集集成工藝技術經過摻雜、擴散，單晶硅晶向，制成應變電阻，構成惠斯通電橋，利用硅材料的彈性力學特性，在同一硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。

被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生于介質壓力成正比的微位移，是傳感器的電阻值發生變化，利用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的編織測量信號。

4、藍寶石壓力傳感器原理

利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。

藍寶石系由單晶體絕緣體元素組成，不會發生滯后、疲勞和蠕變現象，藍寶石比硅要堅固，硬度更高，不怕形變；MS石有著非常好藥彈性和絕緣特性（1000 0C以肖），因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使存高溫條件下，也有很好的工作特性；藍寶石的抗輻命障性極強；另外，硅-藍寶石半導體敏感元件，無p-n漂移，因此，從根本上簡化了制造工藝，提高了重復性，確保了高成品率。用硅-藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最惡劣的工作條件下正常工作，并且可靠性高、精度好、溫度誤差極小、性價比高。

5、壓電式壓力傳感器原理

壓電傳感器中主要使用的壓電材料包括32313133353236313431303231363533e4b893e5b19e31333431353338有石英、酒石酸鉀鈉和磷酸二氫胺。其中石英（二氧化硅）是一種天然晶體，壓電效應就是在這種晶體中發現的，在一定的溫度范圍之內，壓電性質一直存在，但溫度超過這個范圍之后，壓電性質完全消失（這個高溫就是所謂的“居里點”）。由于隨著應力的變化電場變化微?。ㄒ簿驼f壓電系數比較低），所以石英逐漸被其他的壓電晶體所替代。而酒石酸鉀鈉具有很大的壓電靈敏度和壓電系數，但是它只能在室溫和濕度比較低的環境下才能夠應用。磷酸一.氫胺屬于人造晶體，能夠承受高溫和相當高的濕度，所以己經得到了廣泛的應用。

現在壓電效應也應用在多晶體上，比如現在的壓電陶瓷，包括鈦酸鋇壓電陶瓷、PZT、鈮酸鹽系壓電陶瓷、鈮鎂酸鉛壓電陶瓷等等。壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因?yàn)榻?jīng)過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力

壓電傳感器主要應用在加速度、壓力和力等的測量中。壓電式傳感器也可以用來測量發動機內部燃燒壓力的測量與真空度的測量。也可以用于軍事工業，例如用它來測量槍炮子彈在膛中擊發的一瞬間的膛壓的變化和炮口的沖擊波壓力。它既可以用來測量大的壓力，也可以用來測量微小的壓力。
